一、性能特點
過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其它設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，旋開支管底部螺塞，排凈流體，拆下法蘭蓋, 取出濾筒，處理后重新裝入即可，因此，使用維護極為方便。目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將它串聯地安裝在泵的入口或系統管線的其它部位，則既可延長泵和其它設備的使用壽命，又能保證整個系統的安全。

二、產品型號標注 1.過濾器代號說明：
SBY：同徑Y(jié)型； SBT：同徑T型；SBC：臨時；SBL：籃式過濾器。
2.型號舉例
等徑T型折流式、公稱直徑200、法蘭連接、2.5MPa、濾網為20目/英寸、碳鋼材質。表示方法：SBT200I-2.5/20A。

三、產品規格及技術參數

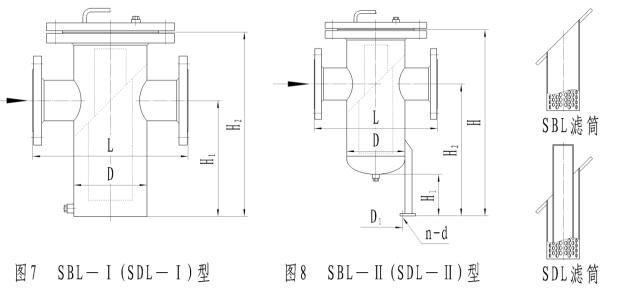

SBL-I（SDL-I）型過濾器［PN≤5.0MPa，DN25-300］

公稱直徑DN	結構尺寸
	L	H	H1	D
25	180	260	160	Φ76
32	200	270	160	Φ76
40	260	300	170	Φ108
50	260	300	170	Φ108
65	330	360	210	Φ133
80	340	400	250	Φ159
100	400	470	300	Φ219
125	480	550	360	Φ273
150	500	630	420	Φ273
200	560	780	530	Φ325
250	660	930	640	Φ426
300	750	1200	840	Φ478

注：SDL為重疊網式結構。

SBL—II（SDL—II）型過濾器［PN≤5.0MPa，DN350—500］

公稱直徑DN	結構尺寸
	L	H	H1	H2	D	D1	n-d
350	800	1680	300	1310	Φ500	Φ420	3-Φ20
400	840	1850	300	1450	Φ550	Φ450	3-Φ20
450	960	2050	300	1610	Φ600	Φ520	3-Φ24
500	1060	2210	300	1740	Φ700	Φ620	3-Φ24

注：SDL為重疊網式結構。

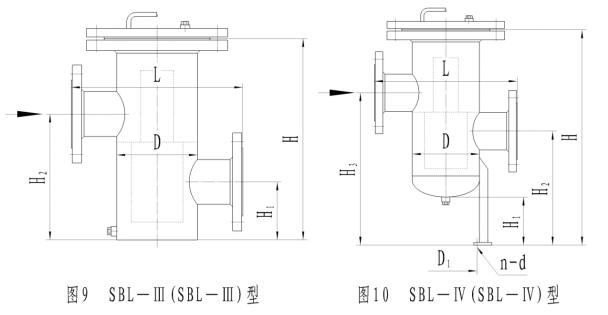

SBL—III（SDL—III）型過濾器［PN≤5.0MPa，DN25—300］

公稱直徑DN	結構尺寸
	L	H	H1	H2	D
25	180	280	110	180	Φ76
32	200	285	110	180	Φ76
40	260	340	120	220	Φ108
50	260	340	120	220	Φ108
65	330	400	160	270	Φ133
80	340	460	180	320	Φ159
100	400	550	200	390	Φ219
125	480	630	260	450	Φ273
150	500	720	310	530	Φ273
200	560	900	390	670	Φ325
250	660	1070	480	800	Φ426
300	750	1360	640	1040	Φ478

注：SDL為重疊網式結構。
SBL—IV（SDL—IV）型過濾器［PN≤5.0MPa，DN350—500］

公稱直徑 DN	結構尺寸
	L	H	H1	H2	H3	D	D1	n-d
350	800	1890	300	1070	1520	500	420	3-Φ20
400	840	2000	300	1080	1660	550	430	3-Φ20
450	960	2320	300	1280	1880	600	520	3-Φ24
500	1080	2510	300	1390	2040	700	620	3-Φ24

注：SDL為重疊網式結構。
