一、性能特點

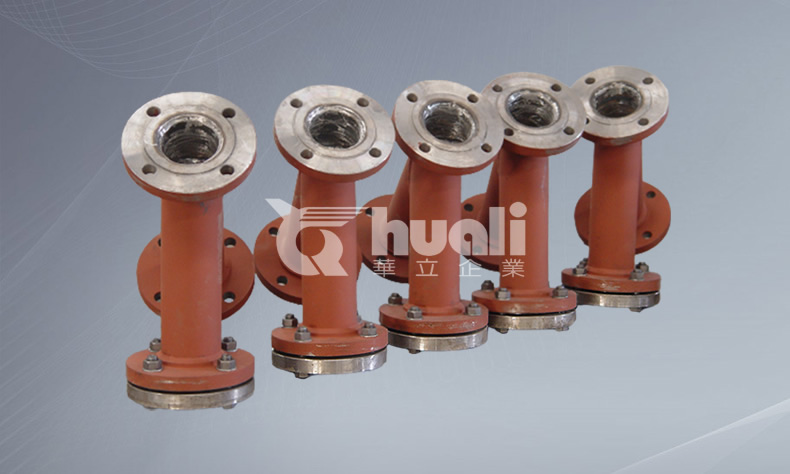

過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其它設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，旋開支管底部螺塞，排凈流體，拆下法蘭蓋, 取出濾筒，處理后重新裝入即可，因此，使用維護極為方便。目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將它串聯地安裝在泵的入口或系統管線的其它部位，則既可延長泵和其它設備的使用壽命，又能保證整個系統的安全。
二、產品型號標注
SBY：同徑Y(jié)型； SBT：同徑T型；SBC：臨時；SBL：籃式過濾器。
2.型號舉例
等徑T型折流式、公稱直徑200、法蘭連接、2.5MPa、濾網為20目/英寸、碳鋼材質。表示方法：SBT200I-2.5/20A。
三、產品規格及技術參數
SBYⅠ、SBYⅡ型同徑法蘭連接式過濾器［PN≤10.0MPa，DN15-400］
| 型號 | DN | 結構尺寸 | ||
| L | H | H1 | ||
| SBYⅠ | 15 | 260 | 180 | 270 |
| 20 | 270 | 190 | 280 | |
| 25 | 270 | 190 | 280 | |
| SBYⅡ | 32 | 270 | 230 | 330 |
| 40 | 270 | 230 | 330 | |
| 50 | 290 | 245 | 350 | |
| 65 | 320 | 280 | 400 | |
| 80 | 350 | 315 | 450 | |
| 100 | 425 | 360 | 520 | |
| 125 | 480 | 390 | 560 | |
| 150 | 540 | 460 | 660 | |
| 200 | 700 | 540 | 770 | |
| 250 | 800 | 660 | 945 | |
| 300 | 950 | 750 | 1080 | |
| 350 | 1050 | 845 | 1210 | |
| 400 | 1250 | 920 | ||
